Sebagai pembekal loji kumpulan PLC, saya memahami peranan kritikal yang dimainkan oleh asas yang betul dalam operasi yang boleh dipercayai dan selamat dari sistem ini. Dalam loji batch, pengawal logik yang boleh diprogramkan (PLC) berfungsi sebagai otak, menyelaraskan pelbagai proses seperti dos bahan, pencampuran, dan pelepasan. Untuk memastikan prestasi dan panjang umur yang optimum, mematuhi keperluan asas yang sesuai adalah penting.
Kepentingan asas di kilang Batching PLC
Grounding bukan sekadar langkah keselamatan; Ia adalah asas kepada fungsi PLC yang betul dalam loji batching. Sistem yang berasaskan dengan baik menyediakan laluan rintangan yang rendah untuk arus elektrik, yang membantu dalam beberapa cara.
Pertama dan terpenting, landasan melindungi kakitangan dari kejutan elektrik. Dalam persekitaran tumbuhan, terdapat banyak komponen elektrik dan sumber voltan yang tinggi. Sekiranya terdapat kesalahan dalam sistem elektrik, seperti litar pendek, sistem asas yang betul akan mengarahkan kesilapan semasa dengan selamat ke tanah, menghalangnya daripada melalui badan manusia.
Kedua, asas membantu melindungi PLC dan peralatan elektrik lain dari kerosakan. Lonjakan elektrik, sama ada disebabkan oleh serangan kilat, turun naik grid kuasa, atau kerosakan peralatan, boleh menjana pancang voltan yang tinggi. Sistem asas yang baik boleh menghilangkan lonjakan ini, mengurangkan risiko kegagalan komponen dan pembaikan mahal.
Selain itu, asas yang betul mengurangkan gangguan elektromagnet (EMI). Di dalam loji batch, terdapat banyak peranti elektrik yang menghasilkan medan elektromagnet, yang boleh mengganggu operasi PLC. Sistem yang baik boleh bertindak sebagai perisai, meminimumkan kesan EMI pada elektronik sensitif PLC, memastikan kawalan dan pemprosesan data yang tepat.
Keperluan asas untuk PLC di kilang batching
1. Sistem elektrod asas
Sistem elektrod asas adalah asas rangkaian asas dalam loji batching. Ia biasanya terdiri daripada satu atau lebih elektrod asas, seperti rod tanah, plat tanah, atau elektrod terbungkus konkrit.
- Batang tanah: Batang tanah biasanya digunakan dalam tumbuhan batch. Mereka diperbuat daripada bahan -bahan seperti tembaga - keluli berpakaian atau keluli tahan karat dan didorong ke dalam tanah ke kedalaman yang mencukupi (biasanya sekurang -kurangnya 8 kaki). Rod tanah berbilang mungkin diperlukan, dan mereka harus jarak sekurang -kurangnya 6 kaki untuk memastikan asas yang berkesan. Batang tanah harus dihubungkan bersama menggunakan konduktor asas, biasanya wayar tembaga kosong.
- Plat tanah: Plat tanah adalah plat logam rata, biasanya diperbuat daripada tembaga atau keluli tergalvani, dikebumikan di tanah. Mereka menyediakan kawasan permukaan yang lebih besar untuk asas berbanding dengan rod tanah. Plat tanah harus dipasang pada kedalaman sekurang -kurangnya 30 inci di bawah permukaan.
- Konkrit - Elektrod terbungkus: Elektrod yang terbungkus konkrit adalah bar pengukuhan keluli atau konduktor tembaga kosong yang tertanam dalam asas konkrit loji batching. Jenis elektrod ini menyediakan penyelesaian asas yang boleh dipercayai dan panjang, kerana konkrit membantu mengekalkan hubungan elektrik yang baik dengan tanah.
2. Peralatan Grounding
Semua peralatan elektrik di loji batching, termasuk PLC, mesti didasarkan dengan betul. Ini biasanya dicapai dengan menghubungkan kandang logam peralatan ke sistem elektrod asas menggunakan konduktor asas peralatan.
- PLC Lampiran Grounding: Kandang PLC harus disambungkan ke sistem asas menggunakan konduktor asas yang berdedikasi. Konduktor ini harus saiz yang sesuai, berdasarkan beban elektrik dan panjang larian. Sambungan harus selamat, menggunakan pengapit atau penyambung asas yang diluluskan.
- Kabel perisai kabel: Dalam tumbuhan batching, kabel yang digunakan untuk menyambungkan PLC ke peranti lain, seperti sensor dan penggerak, sering mempunyai perisai. Perisai ini harus didasarkan pada kedua -dua hujung untuk memberikan perlindungan yang berkesan terhadap EMI. Grounding perisai harus dilakukan dengan cara yang meminimumkan pembentukan gelung tanah, yang boleh menyebabkan gangguan tambahan.
3. Sistem Grounding
Sistem PLC itu sendiri mempunyai keperluan asas tertentu. Bekalan kuasa untuk PLC harus didasarkan pada sumbernya, dan konduktor asas harus bersaiz mengikut keperluan kod elektrik.
- Asas terpencil: Dalam beberapa kes, sistem asas terpencil boleh digunakan untuk PLC. Ini melibatkan menyediakan laluan asas yang berasingan untuk elektronik sensitif PLC, yang diasingkan dari sistem asas peralatan umum. Grounding terpencil dapat membantu mengurangkan kesan bunyi elektrik di PLC.
- Asas modul input/output: Modul input/output (I/O) PLC juga harus didasarkan dengan betul. Setiap modul I/O harus disambungkan ke bas asas sistem, dan sambungan asas harus diperiksa secara teratur untuk memastikan integriti mereka.
Faktor yang mempengaruhi asas dalam loji batching
1. Keadaan tanah
Keadaan tanah di tapak tumbuhan batching boleh memberi kesan yang signifikan terhadap keberkesanan sistem asas. Resistiviti tanah adalah faktor utama, yang berbeza -beza bergantung kepada jenis tanah (contohnya, tanah liat, pasir, loam), kandungan kelembapan, dan suhu.
- Tinggi - Tanah Resistivity: Di kawasan yang mempunyai tanah yang tinggi - rintangan, seperti tanah berpasir atau berbatu, mungkin perlu menggunakan elektrod asas tambahan atau untuk merawat tanah untuk mengurangkan ketahanannya. Kaedah rawatan tanah termasuk menambah bahan kimia seperti garam atau bentonit ke tanah di sekitar elektrod asas.
- Kandungan kelembapan: Kandungan kelembapan tanah mempengaruhi ketahanannya. Tanah kering mempunyai resistiviti yang lebih tinggi daripada tanah lembap. Di dalam iklim kering, mungkin perlu memasang kelembapan - lapisan penahan di sekitar elektrod asas atau menggunakan sistem asas yang kurang dipengaruhi oleh kelembapan tanah, seperti elektrod terbungkus konkrit.
2. Beban elektrik
Beban elektrik dalam tumbuhan batch boleh berbeza -beza bergantung kepada saiz dan kerumitan tumbuhan. Beban elektrik yang lebih tinggi memerlukan konduktor asas yang lebih besar dan sistem elektrod asas yang lebih mantap.
- Beban puncak: Tumbuhan batch sering mengalami beban elektrik puncak semasa permulaan dan operasi peralatan seperti pengadun dan penghantar. Sistem asas harus direka untuk mengendalikan beban puncak ini tanpa terlalu panas atau kehilangan keberkesanannya.
- Arus harmonik: Dalam tumbuhan kumpulan moden, terdapat banyak beban elektrik linear, seperti pemacu kekerapan pembolehubah, yang menghasilkan arus harmonik. Arus harmonik ini boleh menyebabkan pemanasan tambahan dalam sistem asas dan meningkatkan risiko EMI. Sistem asas harus direka untuk mengendalikan arus harmonik ini dengan berkesan.
Amalan Terbaik untuk PLC Grounding di Loji Batching
1. Pemeriksaan biasa
Pemeriksaan tetap sistem asas adalah penting untuk memastikan keberkesanannya yang berterusan. Pemeriksaan hendaklah termasuk memeriksa integriti konduktor asas, sambungan elektrod asas, dan keadaan asas peralatan.
- Pemeriksaan visual: Pemeriksaan visual dapat mengesan tanda -tanda kakisan, kerosakan, atau sambungan longgar dalam sistem asas. Mana -mana komponen yang rosak atau berkarat harus diganti dengan segera.
- Ujian elektrik: Ujian elektrik, seperti mengukur rintangan asas, dapat memberikan maklumat kuantitatif mengenai prestasi sistem asas. Rintangan asas harus diukur secara teratur, dan jika ia melebihi batas yang dapat diterima, tindakan pembetulan harus diambil.
2. Dokumentasi
Dokumentasi sistem asas adalah penting. Ini termasuk rekod pemasangan, pemeriksaan, dan ujian sistem asas, serta spesifikasi komponen asas yang digunakan.
- Rekod pemasangan: Rekod pemasangan harus memasukkan butiran seperti jenis dan lokasi elektrod asas, saiz dan penghalaan konduktor asas, dan kaedah sambungan.
- Rekod ujian: Rekod ujian harus mendokumenkan hasil pengukuran rintangan asas dan sebarang ujian elektrik lain yang dilakukan pada sistem asas. Rekod -rekod ini boleh digunakan untuk menjejaki prestasi sistem asas dari masa ke masa dan untuk mengenal pasti sebarang isu yang berpotensi.
Kesimpulan
Grounding yang betul adalah aspek kritikal reka bentuk, pemasangan, dan operasi PLC dalam loji batching. Dengan memahami dan mematuhi keperluan asas, kita dapat memastikan keselamatan, kebolehpercayaan, dan prestasi optimum loji batching. Sebagai pembekal [PLC Batch Loji], kami komited untuk menyediakan penyelesaian asas yang berkualiti tinggi untuk pelanggan kami.

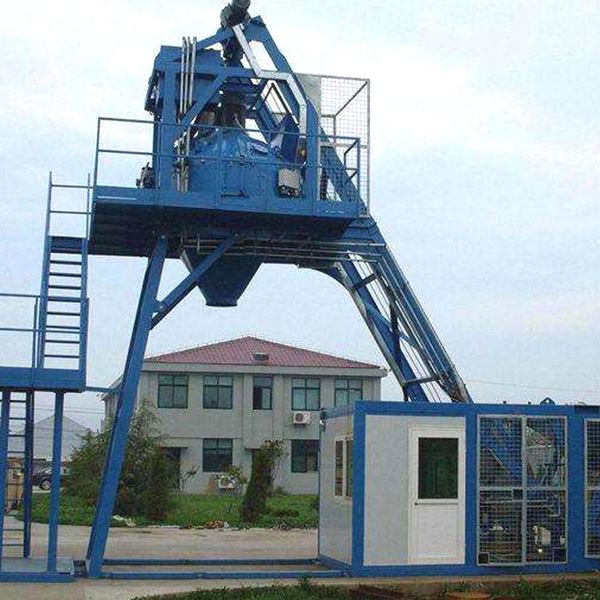

Sekiranya anda berada di pasaran untuk aLoji batch konkrit mudah alih,Peralatan loji kumpulan konkrit, atau aLoji batch kering, dan mempunyai soalan mengenai PLC Grounding atau mana -mana aspek lain dari produk kami, sila hubungi kami. Pasukan pakar kami bersedia membantu anda mencari penyelesaian terbaik untuk keperluan tumbuhan batch anda.
Rujukan
- Kod Elektrik Negara (NEC), NFPA 70
- IEEE Standard 142, amalan yang disyorkan untuk asas sistem kuasa perindustrian dan komersial
- IEC 61010 - 1, Keperluan Keselamatan untuk Peralatan Elektrik untuk Pengukuran, Kawalan, dan Penggunaan Makmal
